Bouwdetails van constructie elementen
W 3.2 Woningscheiding, ankerloos, met vezelisolatie en spouwplaat, nieuwbouw

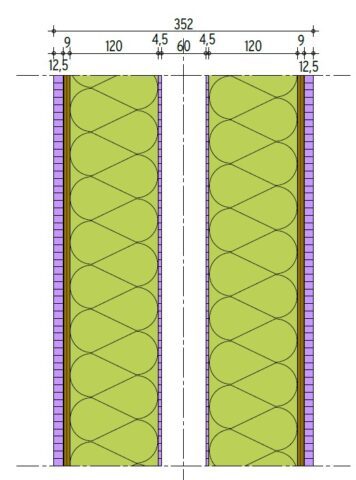

Twee wandelementen met stijlen van 120 mm dik, worden 60 mm los van elkaar geplaatst. Aan de spouwzijde is een buigslappe en onbrandbare vezelcementplaat aangebracht van 4,5 mm dik. Aan de binnenzijde wordt de wand afgewerkt met een OSB-plaat waarover een gipsafwerking wordt aangebracht. De wandelementen worden fabrieksmatig gevuld met een inblaasisolatie.
V 5.11 Houten balkenvloer zonder isolatie en niet tussen verblijfsruimten, nieuwbouw
Een houten zoldervloer met aan de bovenzijde uitsluitend een houten vloerbeschot. De onderzijde is afgewerkt met een gipsplaat op rachels. Tussen de vloerbalken is geen isolatie opgenomen. Deze vloer is niet geschikt als scheiding tussen twee verblijfsruimten. Er zijn geen folies opgenomen in dit detail.
V 5.10 Houten balkenvloer zonder isolatie tussen verblijfsruimten, nieuwbouw

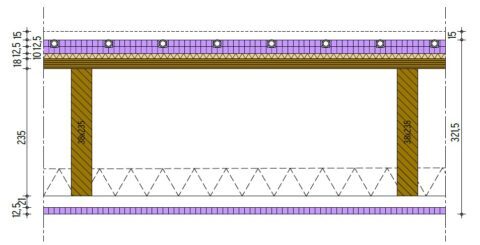

Houten balkenvloer tussen twee verblijfsruimten. Tussen de vloerbalken is standaard geen isolatie voorzien. De bovenzijde is afgewerkt met een droge afwerkvloer op het houten vloerbeschot. De onderzijde is afgewerkt met een gipsplaat op rachels. Er zijn geen folies opgenomen in dit detail.
G 2.12 Houten gevel met gevelbeplating, nieuwbouw

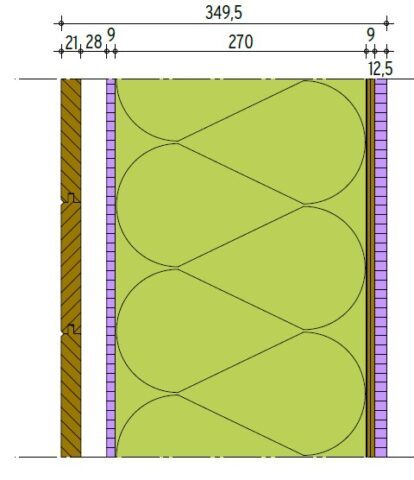

Dampopen houten gevelelement gevuld met plantaardige vezelisolatie (wol/dekens of inblaasvezels). Aan de binnenzijde is het element voorzien van een OSB-beplating met daaroverheen een gipsafwerking. Aan de buitenzijde zijn een houten gevelafwerking en een onbrandbare spouwplaat opgenomen. Er zijn geen folies opgenomen in deze opbouw.
D 5.4b Sporenkap met biobased vezelisolatie, nieuwbouw

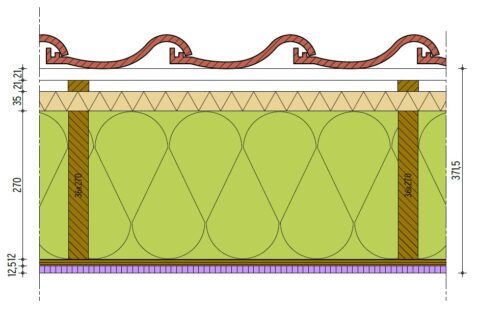

Houten sporenkap met ingeblazen stro-isolatie tussen de sporen (‘gesloten dakdoos’). De binnenzijde is afgewerkt met een houten beplating met daaroverheen een gipskartonplaat en de buitenzijde is voorzien van een waterwerende dampdoorlatende houtvezelplaat waarboven de dakpannen zijn bevestigd.
D 5.4a Sporenkap met biobased vezelisolatie, nieuwbouw
Houten sporenkap met plantaardige vezelisolatiedekens tussen de sporen (‘open dakdoos’). De binnenzijde is afgewerkt met een houten beplating en de buitenzijde is voorzien van een waterwerende dampopen folie waarboven de dakpannen zijn bevestigd.
D 5.3 Naïsolatie opdak
Prefab dakelementen met biobased vezelisolatie op bestaand dakbeschot, renovatie
10a-005 Dak – draagmuur
Aansluiting prefab opdakrenovatie-element ter plaatse van de bouwmuur.
10a-004 Dak – draagmuur
Aansluiting prefab opdakrenovatie-element ter plaatse van de bouwmuur.
09-005 Dakvoet hellend dak
Aansluiting dakvoet en gevel van een bestaande woning ter plaatse van de (steenachtige) zoldervloer.
D 5.1 (Binnendakrenovatie met inblaasvezels)
Hellende daken tot 1975 werden bij nieuwbouw meestal niet geïsoleerd. Als het bestaande dak op dit moment geen lekkage vertoont, kan tussen de gordingen van binnenuit een plantaardige vezelisolatie worden ingeblazen tussen het dakbeschot en de aan te brengen folie met rachels onder de gordingen langs.
Renovatiedetails – Bestaande constructie onderdelen
De wettelijke minimumregels en de prestaties van constructies nader toegelicht.
W 3.1 (Houten woningscheidende wand met inblaasvezels, nieuwbouw)
Ankerloze dragende spouwmuur, bestaande uit twee houten stokkenwanden met houten stijlen waartussen losse plantaardige vezelisolatie wordt ingeblazen.
V 5.8 ( Houten vloer, kamerscheidend, nieuwbouw)
vloerconstructie met vloerbalken die uit elkaar zijn gelegen. Daartussen wordt losse plantaardige vezelisolatie ingeblazen met aan weerszijden een plaat.
G 12.1 (Dragende gevel van geperst stro en leem- en kalkstuc, nieuwbouw)
traditionele dampopen opbouw van een biobased gevel met geperst stro
G 2.13 Prefab HSB gevelelement met plantaardige vezelisolatie voor nieuwbouw
gevelconstructie bestaande uit houten stijlen die uit elkaar worden geplaatst. Daartussen wordt losse plantaardige vezelisolatie ingeblazen. Aan de buitenzijde wordt de gevel afgewerkt met een gesloten houten gevelbeplating op verticale houten rachels
D 1.5 (Sporenkap met I-liggers en inblaasvezels, nieuwbouw)
Deze hellend dakelementen zijn samengesteld uit sporen van dakvoet naar nok, bestaande uit houten I-liggers. Daartussen wordt losse plantaardige vezelisolatie ingeblazen. Aan weerszijden wordt het element afgewerkt met een plaat.
B 5.1 (Houten beganegrondvloer met inblaasvezels, nieuwbouw)
In deze vloerconstructie is uitgegaan van vloerbalken die uit elkaar zijn gelegen. Daartussen wordt losse plantaardige vezelisolatie ingeblazen.
D 5.2 (Binnendakrenovatie met inblaasvezels)
Dakrenovatie '75-: inblaasstro tussen gordingen mogelijk zonder lekkage. Opdikken gordingen vaak nodig voor extra gewicht en isolatiedikte. Constructieve details (NEN/Eurocodes): gordingen, rachels, beplating. Brandveiligheid (OSB) en Rc-waarden cruciaal.
