1                  Algemeen

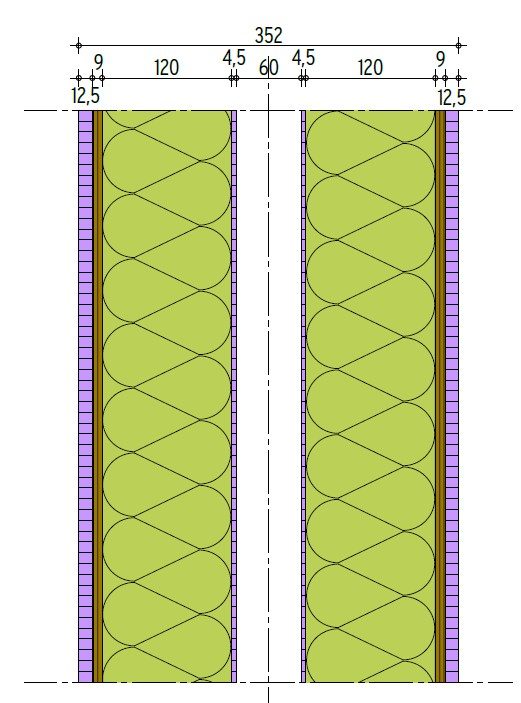

Ankerloze dragende spouwmuur, bestaande uit twee houten stokkenwanden met houten stijlen van 44 mm x 120 mm, h.o.h. 600 mm waartussen biobased vezelisolatie wordt ingeblazen. Een dunnere constructie dan 120 mm is niet geschikt voor het inblazen van losse vezelisolatie. Dit is wel mogelijk bij toepassing van biobased isolatiedekens of -matten. Hiervoor kunnen de wandopbouwen in de ISSO-Referentiedetails voor houtskeletbouw worden aangehouden. Aan de buitenzijde is bij deze constructie uitgegaan van een 9 mm OSB-beplating die is afgewerkt met een enkele gipsvezelplaat van 12,5 mm dikte. Hiermee wordt aan de minimaal vereiste prestaties volgens het Bbl voldaan.

Aan de spouwzijde is een dunne buigslappe vezelcementplaat van 4,5 mm voorzien. Bij het inblazen van biobased vezelisolatie in de fabriek zullen de twee wanddelen horizontaal op elkaar worden gelegd, waardoor de dunne vezelcementplaat op zijn plek wordt gehouden wanneer de druk bij het inblazen groot is. Na het inblazen is de plaat sterk genoeg om het isolatiepakket vast te houden.

2                  Constructieve sterkte

De beplatingen in deze constructieopbouw kunnen voldoende stabiliteit bieden om als dragende wand te kunnen fungeren.  Uiteraard dient een evt. constructieve toepassing in nauw overleg met de constructeur te worden afgestemd. Uitgangspunt in deze details is een hart-op-hartafstand tussen de houten stijlen van 600 mm.

3                  Luchtdichtheid

De luchtdichting in het m²-vlak wordt hier gerealiseerd door de combinatie van gips- en OSB-3-beplating met verspringende naden aan de binnenzijde in combinatie met de vezelcementplaat aan de spouwzijde.  Verder zal de luchtdichting van de randaansluitingen bepalend zijn voor het behalen van de vereiste Q_v,10-waarde. Het bereiken van een hoge luchtdichtheid tot Passiefhuisniveau is mogelijk met deze opbouw.  De naden van de houten plaat van 9 mm dienen hiervoor, middels geschikte tape, te worden afgedicht.

4                  Geluidwering

De geluidwering tussen ruimten is hier het meest relevant en dan vooral in het geluidspectrum voor burenlawaai. Van deze constructie is, in opdracht van Building Balance de werkelijke geluidweerstand R_w + C (=Ra) gemeten in het laboratorium. Daarbij is extra aandacht besteed aan de lage frequenties. De metingen zijn verricht aan een constructie met een opbouw die iets afwijkt van W 3.2. In de gemeten constructie is de binnenafwerking uitgevoerd met een 15 mm gipsvezelplaat in plaats van 12,5 mm. De geluidisolatie wordt naar schatting 1 dB minder goed en komt uit op R_A,burengluid = circa 61 dB.

De notitie over geluidprestaties van woningscheidende wanden met biobased vezelisolatie, zoals opgesteld door Building Balance n.a.v. de geluidtesten op verschillende woningscheidende wanden, is hier te vinden: [link naar notitie geluidprestaties: https://nkbb.org/doc/geluidprestaties-woningscheidende-wanden-met-biobased-vezelisolatie/]

5                  Brandveiligheid

5.1             Brand- en rookklasse

Pure biobased vezelisolatie heeft een brandklasse E. De ingeblazen losse vezelisolatie in deze wand dient daarom voldoende brandwerend te worden afgeschermd vanuit de woning om te voorkomen dat een beginnende brand zich ontwikkelt tot een brand in de gehele woning. Door toepassing van 9 mm OSB en een gipsvezelplaat van 12,5 mm is het aannemelijk dat een brand in de woning niet binnen 20 minuten de biobased vezelisolatie zal bereiken. Daardoor voldoet deze constructie aan de ten minste binnen de woning vereiste brandklasse D.

5.2             Wbdbo

De vereiste wbdbo (weerstand tegen branddoorslag en brandoverslag) tussen twee woningen bedraagt minimaal 60 minuten. Aan deze eis wordt voldaan als het kortst mogelijke branduitbreidingstraject van de ene woning naar de andere ten minste 60 minuten bedraagt. Het kortst mogelijke branduitbreidingstraject kan bij een woningscheidende wand voeren door de constructie heen (branddoorslag) of door de aansluitingen tussen constructieonderdelen heen (branddoorslag).

Met de toepassing van een afwerking met 9 mm OSB en 2 x 12,5 mm gipsvezelplaat aan weerszijden wordt ruimschoots aan de eis voor 60 minuten brandwerendheid voldaan. De brandwerendheid van deze constructie, voorzien van een enkele gipskartonplaat is in opdracht van Building Balance getest in een brandlaboratorium en voldoet al aan de ten minste vereiste brandwerendheid. Meer informatie hierover vind je hier: klik op deze link

Van belang is dat de naden verspringend worden aangebracht en dat de plaatmaterialen geheel volgens de verwerkingsrichtlijnen van de leverancier worden gemonteerd.
