1 Algemeen

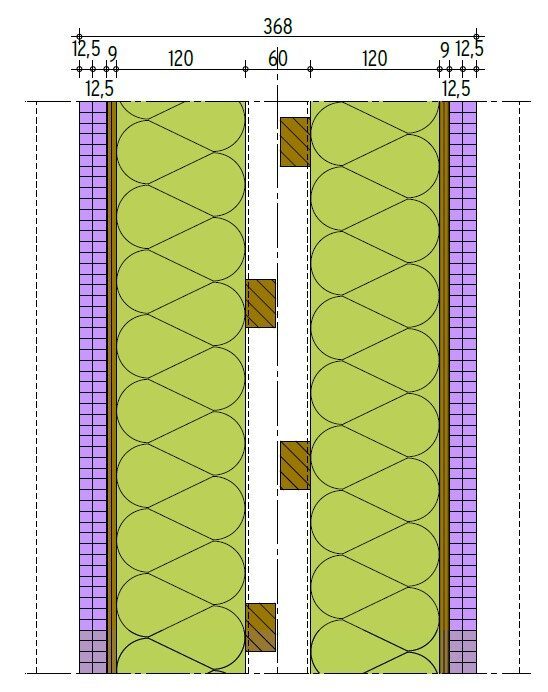

Ankerloze dragende spouwmuur, bestaande uit twee houten stokkenwanden met houten stijlen van 44 mm x 120 mm, h.o.h. 600 mm waartussen losse plantaardige vezelisolatie wordt ingeblazen. Een dunnere constructie dan 120 mm is niet geschikt voor het inblazen van losse vezelisolatie. Aan de buitenzijde is hier uitgegaan van een 9 mm OSB-beplating die is afgewerkt met 2 lagen gipsvezelplaat van elk 12,5 mm dikte, zodat ruimschoots tegemoet is gekomen aan de verwachting van bewoners, met namen voor de geluidwering tussen woningen. Ook heeft deze extra plaat een positieve invloed op de brandwerendheid. Bij toepassing van een beplating, bestaande uit 9 mm OSB en 12,5 mm gipsvezelplaat zou ook aan de minimaal vereiste prestaties volgens het Bbl kunnen worden voldaan.
Aan de spouwzijde is een gewapende folie voorzien waaroverheen houten rachels van 28mm x 45 mm zijn bevestigd, h.o.h. 300 mm. Deze korte h.o.h. afstand is nodig om de druk bij het inblazen van de isolatie te kunnen weerstaan. Om te voorkomen dat deze rachels elkaar kunnen raken als gevolg van de benodigde stelruimte bij de montage, moeten de rachels aan de spouwzijde aan weerszijden verspringend worden aangebracht.
2 Constructieve sterkte
De beplatingen in deze constructieopbouw bieden ruim voldoende stabiliteit om als dragende wand te kunnen fungeren. Uiteraard dient een evt. constructieve toepassing in nauw overleg met de constructeur te worden afgestemd.
Uitgangspunt in deze details is een hart-op-hartafstand tussen de houten stijlen van 600 mm.
3 Luchtdichtheid
De luchtdichting in het m2-vlak wordt hier gerealiseerd door de combinatie van beplatingen met verspringende naden in combinatie met de gewapende folie aan de spouwzijde. Verder zal de luchtdichting van de randaansluitingen bepalend zijn voor het behalen van de vereiste Qv,10-waarde. Het bereiken van een hoge luchtdichtheid tot Passiefhuisniveau is mogelijk met deze opbouw. De naden van de houten plaat van 9 mm dienen hiervoor, middels geschikte tape, te worden afgedicht.
4 Geluidwering
De geluidwering tussen ruimten is hier het meest relevant en dan vooral in het geluidspectrum voor burenlawaai. Van deze constructie is, in opdracht van Building Balance de werkelijke geluidweerstand Rw + C (=Ra) gemeten in het laboratorium. Daarbij is extra aandacht besteed aan de lage frequenties. De metingen zijn verricht aan een constructie met de opbouw van W 3.1, maar dan met een enkele gipsvezelplaat. In deze constructie is echter een dubbele gipsvezelplaat toegevoegd. Daarom is rekenkundig bepaald hoeveel extra geluidweerstand dit naar verwachting oplevert. In dit geval betekent dit dat de massa van de afwerkingen van 18,7 kg/m2 naar 32,5 kg/m2 wordt verhoogd (van 9 mm OSB + 12,5 mm gipsvezelplaat naar 9 mm OSB + 2x 12,5 mm gipsvezelplaat). Dit levert 4 dB extra geluidweerstand op en de resonantiefrequentie wordt hierdoor met een terts verlaagd. Hieruit is de DnT,A,k bepaald (luchtgeluidisolatieniveauverschil) zoals voor het Bbl dient te worden vastgesteld. Deze zijn voor deze wand W 3.1 hieronder vermeld in de tabel
| Plaatafwerking | DnT,A,k |
| 9 mm OSB + 1 x 12,5 mm gipsvezelplaat | ≥ 55 dB |
| 9 mm OSB + 2 x 12,5 mm gipsvezelplaat | ≥ 59 dB |
In de geluidtesten die in opdracht van Building Balance zijn uitgevoerd, zijn ook andere wandopbouwen getest, o.a. met een buigslappe beplating aan de spouwzijde in plaats van een folie en met spouwen kleiner dan 60 mm. De rapporten die hiervan zijn opgemaakt zijn hier te vinden: [link naar geluidtesten]
5 Brandveiligheid
5.1 Brand- en rookklasse
Pure biobased vezelisolatie heeft een brandklasse E. De ingeblazen losse vezelisolatie in deze wand dient daarom voldoende brandwerend te worden afgeschermd vanuit de woning om te voorkomen dat een beginnende brand zich ontwikkelt tot een brand in de gehele woning. Door toepassing van 9 mm OSB en een dubbele gipsvezelplaat is de gipsvezelplaat meer dan voldoende brandwerend afgeschermd. Ook bij toepassing van 9 mm OSB en een enkele gipsvezelplaat wordt nog ruimschoots aan de vereiste brandklasse D voldaan. Van belang is dat de naden verspringend worden aangebracht en dat de plaatmaterialen geheel volgens de verwerkingsrichtlijnen van de leverancier worden gemonteerd.
5.2 Wbdbo
De vereiste wbdbo (weerstand tegen branddoorslag en brandoverslag) tussen twee woningen bedraagt minimaal 60 minuten. Aan deze eis wordt voldaan als het kortst mogelijke branduitbreidingstraject van de ene woning naar de andere ten minste 60 minuten bedraagt. Het kortst mogelijke branduitbreidingstraject kan bij een woningscheidende wand voeren door de constructie heen (branddoorslag) of door de aansluitingen tussen constructieonderdelen heen (branddoorslag).
Met de toepassing van een afwerking met 9 mm OSB en 2 x 12,5 mm gipsvezelplaat aan weerszijden wordt ruimschoots aan de eis voor 60 minuten brandwerendheid voldaan. De brandwerendheid van deze constructie, voorzien van een enkele gipskartonplaat is in opdracht van Building Balance getest in een brandlaboratorium en voldoet al aan de ten minste vereiste brandwerendheid. Meer informatie hierover vind je hier: [link naar brandtesten zodra die beschikbaar zijn]
